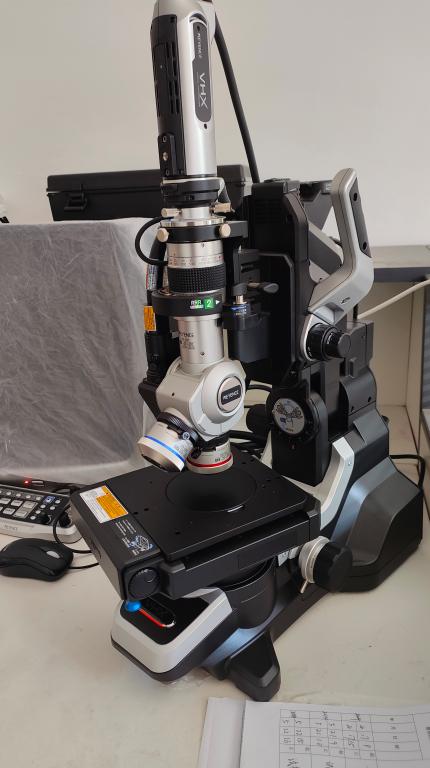

型    号：VHX-7000N

放置地点：睿知楼410室

联系方式：

联 系 人 :  曾超

电 话 :  15952034712

主要规格及技术指标：

载物台和镜头支架

镜头支架可以倾斜：可带动镜头左侧60°倾斜 ，右侧90°倾斜 ，倾斜角度可实 时显示在画面上 ，并对倾斜角度能够自动读取；

Z轴镜头采用电动马达驱动：5相步进马达 ，分辨率为0 . 1um（typ）； XY轴电动载物台对于样品的载重量5KG；

考虑到拍摄的稳定性，XYZ三轴电动载物台自身重量17KG；

操作遥控器上带有粗调和微调两种电动旋钮；XYZ三轴电动台上Z轴方向具 有粗调和微调两种手动旋钮。

镜头参数

手持便携观测功能：具有手持观察功能,可对被测物进行接触式观测；

放大倍率20-2000X,视场范围：19.05-0. 19mm（对角线 ）。工作距离15mm，倍率可以无线自动识别。同时具备明视场 ，暗视场 ，混合光功能；

透过照明观测对应倍率20倍以上。 图像采集传感器1/1.8英寸高清CMOS系统； 最高拍摄帧率50帧/秒；

影像输出模式为Display Port模式,像素3840×2100，且主机具备Display Port接口；

主机同时具备两个USB 3.0接口和六个USB 2.0接口； 光源为高亮度LED，照明寿命40000小时。

软件功能参数

图像链接功能 ，在任何观察倍率下 ，可以做2D及3D的实时可视图像拼接 ， 2D及3D拼接最大可扩展到5万×5万像素的范围；拼接后可以保持原倍率在主机上放大观察；

预览模式： 自动一览显示9种图像拍摄模式 ，可供用户选择；

屏幕分割功能：最高可在一个画面内排列9个图像后进行比较与显示； 具备清洁度分析功能 ，符合ISO16232和VDA19标准。

主要功能及特色：

实现了相当于光学显微镜20 倍以上的景深 ，细微凹凸清晰呈现 、直逼 SEM 的观测图像。
