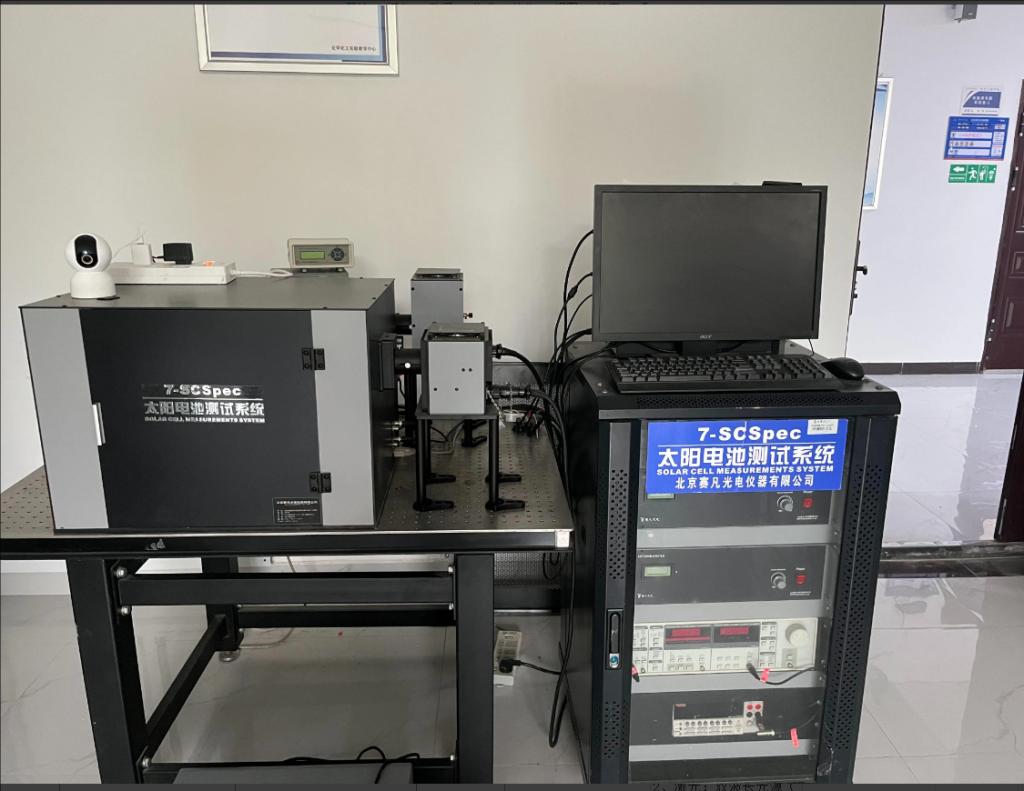

太阳能电池量子效率QE测试系统

发布日期:2024年11月08日  作者:  编辑:卓涛  文章点击量:

1462C

型    号:7-SCSpec

放置地点:酝知楼442

联系方式:

联 系 人 : 魏娴

电 话 : 13985499250

主要规格及技术指标:

量子效率测试范围:≥300-1100nm,可拓展到1200nm;

光源:≥150W氙灯 ,光源稳定性≤0.5%,风冷 ,光稳定度≤0.5%,量子效率积分曲线误 差:≤1%;

光学结构 :C-T,机械扫描范 围 :0-1200nm,所配光栅尺寸为68× 68mm,波长覆盖200- 2000nm,焦面尺寸:25(W)×14(H)mm ;

单色仪:采用三光栅(68×68mm) 300mm焦距单色仪,相对孔径为 f/3.9。F常数≤3.9;杂散

光<10-5: 波长小步进≤1 nm;

光斑面积为1mm2- 10mm2大小可调:

采用多光栅单色仪:准确度:土0.2nm;倒线色散: 2.7nm/mm;杂散光: 5 × 10-4;单色光带 宽<5nm(可调);扫描间隔≥1nm整数(可调);

主光路需采用反射式光路,垂直向下或向上照射,样品水平放置,大程度的避免由于垂直 放置时带来的不稳定性;

≥3块电动长波滤光片轮,用于消除多~级衍射影响,可进行自动控制滤光片的更换; 进口斩波器:采用进口,调制频率: 4 1000Hz;

硅校正探测器:测量波段可达300-1100nm;可溯源至国际光伏行业权威机构认证,面积为 10×10mm2 :

偏置光源:优质JGS1石英透镜,在200-2500nm范围内高透过率,保证测试范围内的偏置光 有效通过。镜筒上可配有滤光片插入孔,可以插入直径25mm偏置滤光片。有可调光阑,可 以调整光斑大小和偏置光能量大小;

样品台:一维可移动切换样品台,可进行标准件和被测件的位置更换及定位;

软件功能:光谱响应测量,外部量子效率量测,自动实时短路电流密度计算,单波长短路 电流自动计算;

测量载台:针对用户需要设计配备载台,使用时方便调整电池位置,测试容易:

软件功能:全自动控制测试,自动扫描、信号放大、A/D、数据采集和数据处理,图表文件 自动生成与显示;分别测试和计算每节电池的绝对光谱响应和量子效率,并可计算得到整 个电池片的绝对光谱响应和量子效率;多种格式的数据和图片备份及打印输出功能,可导 出为Excel、TXT、XLS等格式的文件和数据。

多组数据对比功能:粗大误差的自动去除,系统误差、线性误差、周期误差、T误差的自 动校验;

测量模式: AC模式采用进口锁相放大器,Dc模式采用进口六位半字万用表。

主要功能及特色:

测试太阳能电池及发光二极管量子效率
