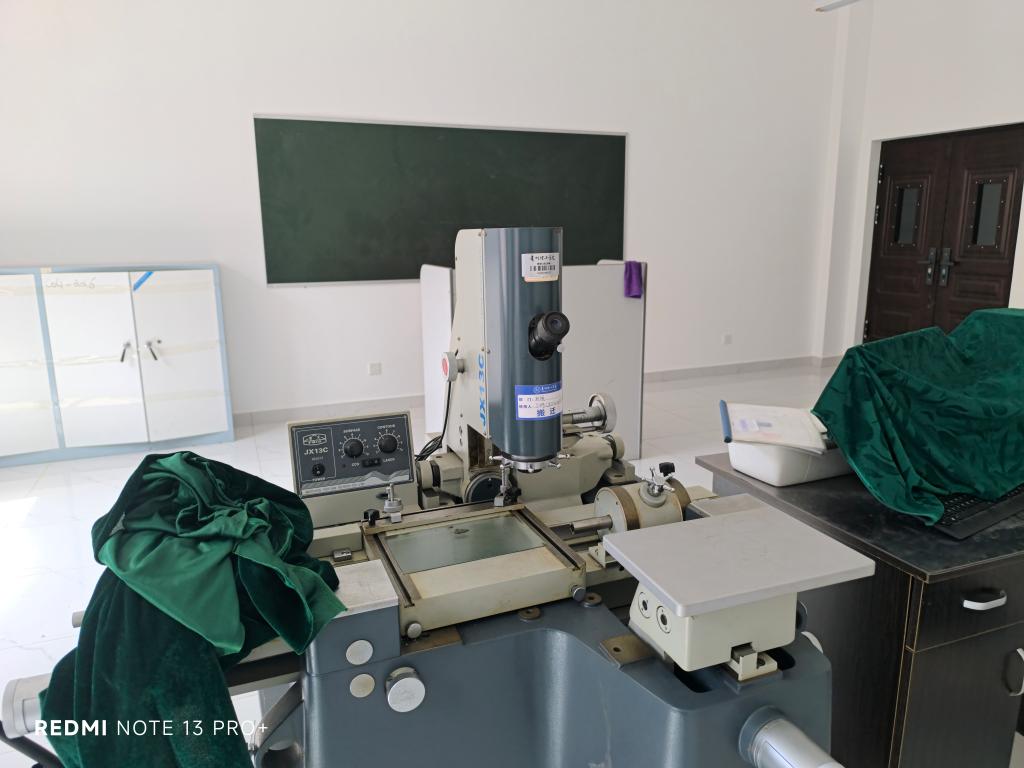

型 号：JX13

放置地点：致知楼223

联系 方 式

联 系 人 : 邹长星

电 话 :  15117777672

主要规格及技术指标

图像处理万能工具显微镜 JX13 的主要规格及技术指标如下： 测量范围：

纵向（X 坐标 ）：200mm 。 横向（Y 坐标 ）：1 00mm。

分辨力：0 .0002mm。

准确度：(1+l/100) μ m（其中 l 为被测长度 ，单位为 mm ）。 工作台：

尺寸： 方 工作台尺寸为 260mm ×270mm。 工件高度： 承放工件最大高度为 140mm。

承重： 工作台承重 40kg。 主显微镜立柱：

倾斜范围： ±12 ° 。倾斜角度分度值：30 ′。 物镜：

物镜放大率及工作距离：

1 ×（ 82mm ）、3 ×（ 70mm ）、5 ×（ 49mm ）、20 ×。对应的图像放大倍率 不同 。- **视场范围* *： 不同放大率下视场范围不同，例如 1 ×时视场范围约 为 6.0×4.0mm。

屏幕图像范围：

对于 1/2 " 的屏幕， 图像范围约为5.2×4.1、1.7×1.4、1.0×0.8（单位：mm ）

等 ；对于 1/3"的屏幕 ，图像范围约为 4.1 ×3.1、1.4 × 1.0、0.8 ×0.6（ 单位： mm ）等。

CCD 摄像头： 1/3 英寸彩色（ 或黑白 ）CCD ，像素数为 795 ×596。 光学定位器：

最小探测孔径： φ5mm。 最大探测深度：1 5mm 。 测量力：0 . 1 N。

定位稳定性：0 .001mm。

仪器外形尺寸： 长 × 宽 × 高 = 1300 × 1250 ×800（ mm ）。 仪器质量：450kg。

主要功能及特色

具备高分辨力， 多种物镜放大率可选 。搭配 CCD 摄像头实现图像处理 ，操 作方便 。其主显微镜立柱可倾斜 ，适应不同测量需求 。还配备光学定位器 ，提高 测量精度与稳定性 ，适用于机械制造 、电子等领域对精密工件的检测与分析。
