型       号：YTHZY-1

放置地点：致知楼101

联系方式

联 系 人 : 李国俊

电 话 : 13595128088

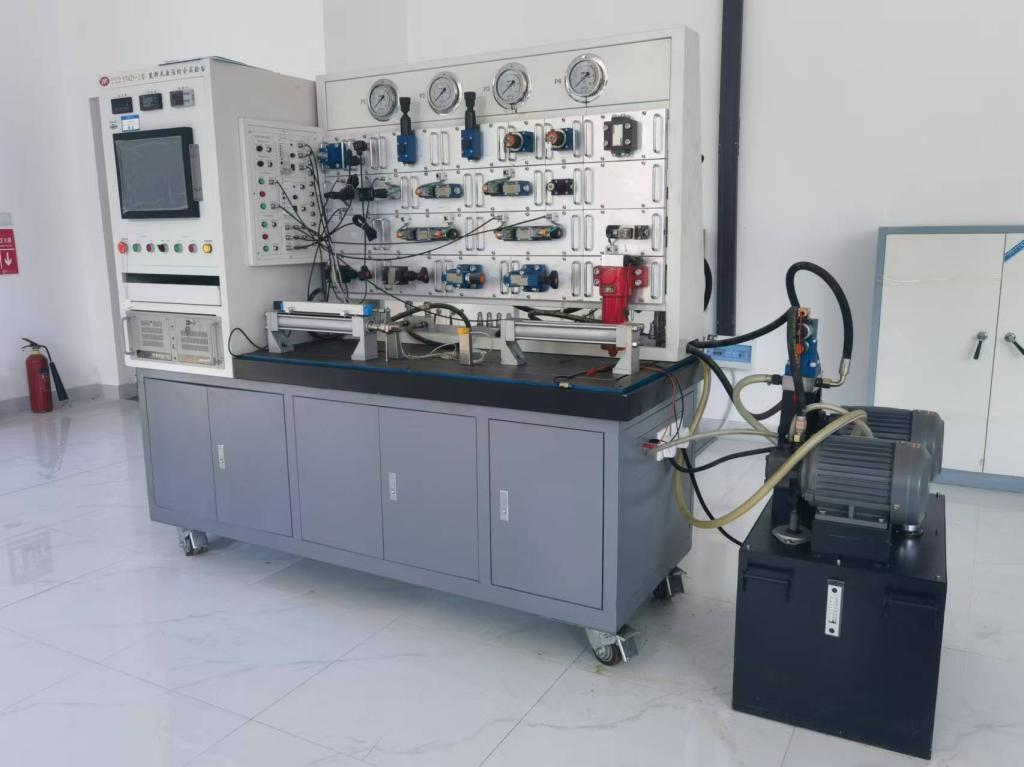

主要规格及技术指标

。液压阀安装在25mm厚的铝质阀板上 ，阀板通过可拆卸的螺钉牢固安装在立式布置的钢结构支

架和长条钢组成的台面上,台面上可同时布置20块阀板组件； 。在正面教学， 背面搭建回路 ，安全性好，管路不凌乱；

。设备以机床标准制造，贴近工业实际，铸铁T型槽台面 ，实现双油缸对顶加载 ，实验压力可到 7Mpa，台面上有集油装置，避免油液外漏；

。定量泵组和变量泵组两套泵源供油，可进行定量泵和变量泵的性能测试及可变负载的加载实验；

。工控计算机，可动态演示回路，可自动生成油泵的性能曲线；15寸彩色触摸屏显示器可方便进 行回路实验；

。快插接头、软管结构，系统采用意大利意图奇快换接头元件（ BIR-M-G3/8”.BIR-F-G3/8”

安装螺纹G3/8”内螺纹 ），插装方便可靠，不漏油； 。具有模拟实际工况的功能和友好的人机交互功能；

。能直接演示液压回路的构成、液压元件的执行过程及相应压力、流量、温度、位置等参数的变化； 。可根据实际需要通过信号采集系统对执行部件进行自动控制；

。可以利用比例伺服控制技术实现回路的控制；可利用信号实测系统对比例伺服控制实现闭环控制； 。实验台尺寸（ 长 ×宽 ）：≥1350×700；配有活动脚轮，可方便移动；

。配有各种典型液压回路仿真软件，可进行模拟演示。并具有语音、视频教学功能；液压回路 可配合投影仪（选配 ）可实时演示试验过程，具备声、光、电、液等多种功能；

。测控系统核心采用先进的工控机、液晶触摸屏显示电脑及可编程控制器；信号采集使用各种

传感器技术 ，实时采集相关参数变化（ 流量、压力等可实时显示 ）；可以生成各种参数的报 表及分析曲线；

主要功能及特色

液压传动基本回路实验（也可根据具体教学要求衍生其他回路）

定量泵三种节流型的调速回路（ 进油、回油、旁路 ）       变量泵和流量阀的调速回路

差动回路       单向调速阀串联的速度换接回路                  背压阀限制系统最低压力的回路

三级调压回路              二级减压回路                  蓄能器保压回路                 换向阀卸荷回路 先导式溢流阀卸荷回路      单向顺序阀的平衡回路         单向调速阀并联同步回路

双泵供油回路         两位四通电磁换向阀换向回路          三位四通电磁换向阀换向回路

常用液压元件的性能测试

液压泵性能测试（ 变量泵、定量泵 ）     溢流阀性能测试

节流阀性能测试  调速阀性能测试 机电液一体化控制实验和PLC电气自动控制实验。

两位四通电磁换向阀换向回路 三位四通电磁换向阀换向回路 行程控制双缸顺序动作回路      比例调压控制          比例换向位置控制
